В ролике монтажник зачищает ПНД-трубу перед соединением с муфтой, ведущей к конденсатосборнику. После обработки специальным ножом поверхность обезжиривают и сваривают аппаратом. Показана также геометрия трассы: два колена направляют трубу за горловину и к нижнему узлу, а следующий стык соединит её с магистралью к цокольному вводу системы автономной газификации.



Что показано при подготовке газовой ПНД-трубы

Видео фиксирует не саму сварку, а критический подготовительный этап. С поверхности снимают наружный слой в зоне посадки муфты, затем очищают участок. Такая последовательность нужна, чтобы нагрев происходил по подготовленному материалу, а не через окисление, грязь или следы влаги.

Автор также объясняет маршрут: одно колено уводит трубу за горловину, второе разворачивает её к конденсатосборнику. Верхнее присоединение выполнят резьбовым способом, а подземные участки соединят предусмотренными фитингами.

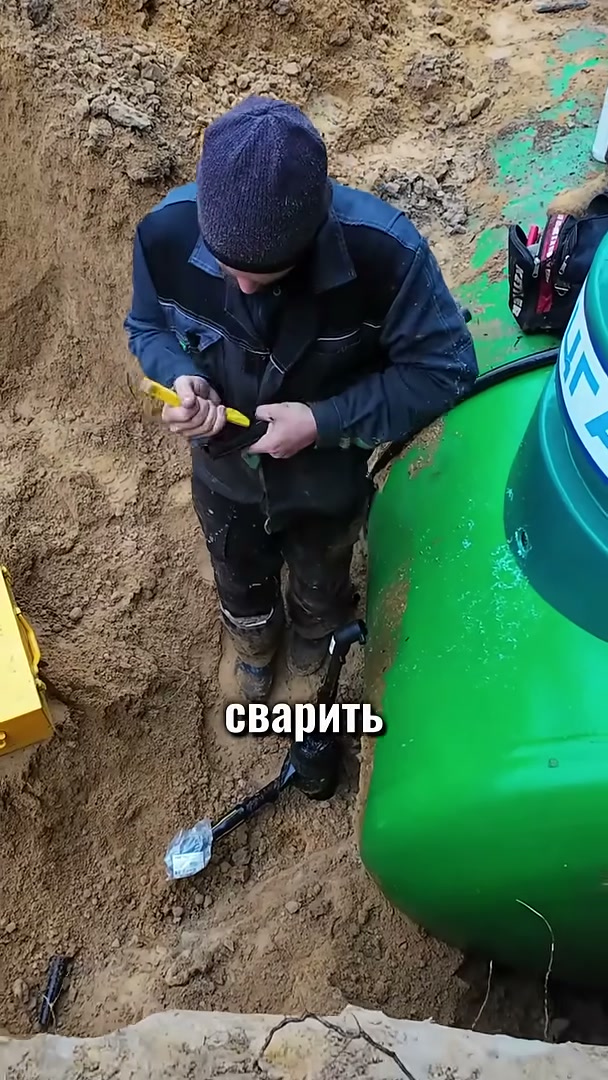

Зачистка ПНД-трубы перед сваркой
Снятие наружного слоя специальным инструментом.

Зачем зачищать газовую ПНД-трубу перед сваркой

Наружная поверхность полиэтилена меняется при хранении и контакте с воздухом. Загрязнение и окисленный слой мешают стабильному сплавлению с муфтой. Зачистка должна быть равномерной по всей отмеченной зоне, без глубоких борозд и произвольного уменьшения стенки.

Рабочую длину определяют по глубине посадки конкретного фитинга. Если обработать слишком короткий участок, часть поверхности останется неподготовленной; чрезмерная зачистка создаёт лишнюю открытую зону за муфтой.

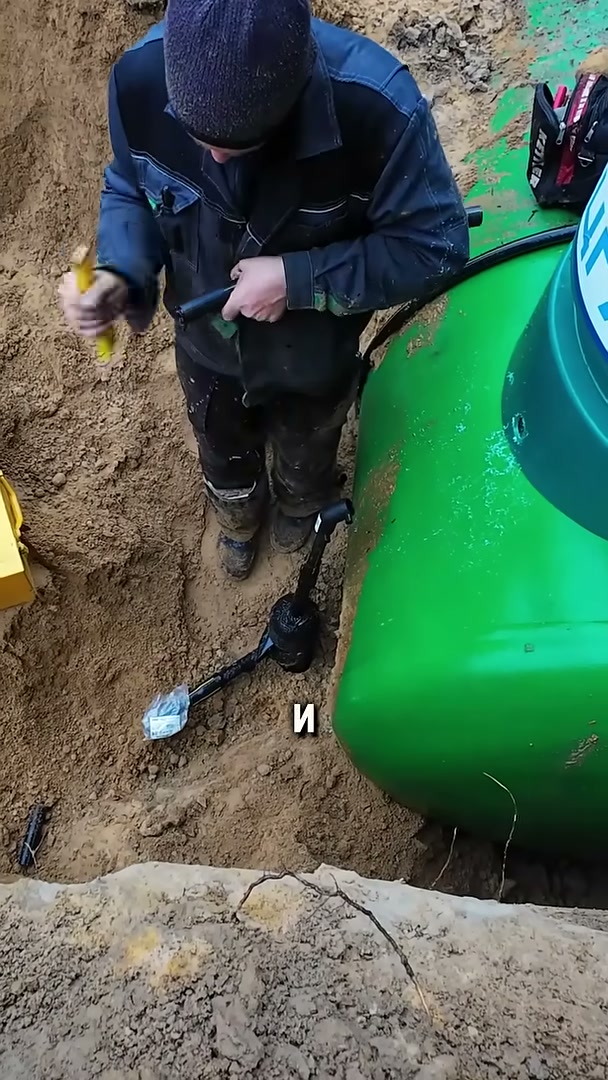

Подготовленная поверхность ПНД-трубы
Участок газовой трубы после механической обработки.

Этапы подготовки газовой ПНД-трубы к электромуфте

Этап Действие Контроль
Резка формируют ровный торец нет смятия и косины
Разметка отмечают глубину посадки соответствие муфте
Зачистка снимают наружный слой равномерная поверхность
Очистка удаляют пыль и загрязнение сухая зона сварки
Сборка вставляют трубу до отметки полная посадка
Фиксация удерживают детали соосно нет изгиба и смещения

Обезжиривание газовой ПНД-трубы после зачистки

После механической обработки к зоне будущего шва не прикасаются руками. Используют материал и очиститель, допустимые технологией монтажа. Случайный растворитель способен оставить плёнку или повредить поверхность, поэтому бытовые составы не применяют.

Очищенную трубу не кладут на землю. Муфту хранят закрытой до сборки, а при дожде или конденсате рабочую зону защищают. Сварка влажных деталей недопустима.

Работу организуют так, чтобы между очисткой и сборкой проходило минимум времени. Инструмент, салфетки и муфта должны находиться рядом, а труба — быть заранее выровнена и поддержана. Если подготовленная поверхность снова коснулась грунта, мокрой перчатки или загрязнённого основания, её нельзя считать готовой только потому, что она визуально выглядит чистой. Монтажник повторяет необходимые операции по технологической карте. Такой порядок важен для подземной газовой линии: после засыпки доступ к стыку будет возможен только при повторной разработке траншеи.

Сборка газовой ПНД-трассы через конденсатосборник

Конденсатосборник размещают в проектной нижней точке трассы, чтобы жидкая фаза направлялась в предусмотренный объём. Геометрия колен должна обеспечивать нужный уклон без напряжения в муфтах. Подробнее устройство резервуара и подземной линии раскрывает статья о работе газгольдера.

Для стандартной системы, газгольдера СпецГаз или минигазгольдера состав узлов может отличаться. Решение принимают по проекту, длине трассы и условиям участка.

Колена ПНД-трубы у конденсатосборника
Направление газовой трубы к нижнему узлу трассы.

Фиксация газовой ПНД-трубы перед сваркой

Длинный участок способен тянуть муфту собственным весом. Перед запуском аппарата трубы выравнивают и закрепляют так, чтобы они не смещались во время нагрева и охлаждения. Фиксаторы снимают только после выдержки, установленной для фитинга.

После сборки положение стыков фотографируют. Примеры монтажа трасс можно сопоставить с разделом выполненных работ, однако чужая схема не заменяет проект конкретного участка.

До запуска сварочного цикла проверяют, что отметка глубины посадки остаётся видимой и труба вошла в фитинг полностью. Колена и конденсатосборник не используют как рычаг для совмещения несовпадающих осей. Временные опоры должны удерживать геометрию без принудительного изгиба. После охлаждения их снимают постепенно, наблюдая, не возникает ли нагрузка на готовый узел. Если трасса меняет положение, причину устраняют до испытаний и обратной засыпки.

Контроль подготовленной газовой ПНД-трубы

Перед сваркой проверяют чистоту, сухость, глубину посадки, соосность и отсутствие механической нагрузки. Аппарат настраивают по данным муфты. После охлаждения соединение осматривают и испытывают до засыпки, а маршрут фиксируют в исполнительной схеме комплексной газификации.

Маркировку фитинга и результат сварочного цикла сохраняют в журнале монтажа. Это помогает связать каждый скрытый стык с фотографией и конкретным участком трассы.

ПНД-труба перед соединением с магистралью
Подготовленный участок будущей газовой трассы.

Частые вопросы о подготовке газовой ПНД-трубы в процессе автономной газификации

Можно ли сваривать газовую ПНД-трубу без зачистки?

Нет, неподготовленный наружный слой ухудшает условия формирования соединения.

Зачем обезжиривать газовую ПНД-трубу?

Чтобы удалить загрязнение после механической обработки и сохранить чистую зону сварки.

Когда можно снять фиксаторы с газовой ПНД-трубы?

После полного времени охлаждения, указанного для применяемого фитинга.

Нужно ли проверять газовую ПНД-трассу до засыпки?

Да, готовую линию осматривают, испытывают и фиксируют до скрытия грунтом.
